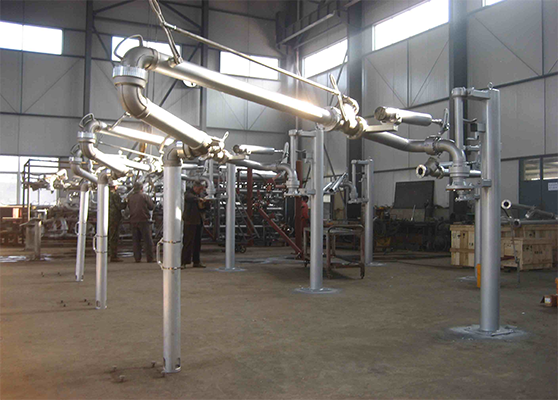

鶴管，又稱液體裝卸臂，由旋轉接頭、內臂、外臂、垂管(主要陸用)、三維接頭(主要船用)，平衡器、控制系統等部件組成，主要用于汽車槽車、火車槽車或槽船裝卸液體介質的裝卸設備。
鶴管特點：
相比老式的軟管連接，鶴管采用硬連接方式，加上緊急脫離等安全裝置，可以有效防止爆管、斷裂等情況的發生，具有很高的安全性;
旋轉接頭采用德國先進雙輥道工藝，360度轉向輕便，安全無滲漏，維護保養方便;
操作靈活，隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力，單人即可完成管道與槽車的連接，輕松控制裝卸過程;
根據客戶裝卸范圍要求定制尺寸，裝卸過程中，在槽車正常移動范圍內與槽車隨動;
管道根據不同的液體介質采用碳鋼、不銹鋼、鋁合金等材料，使用壽命長;
管道可以襯四氟及加裝裝伴熱裝置，可以輸送多種特殊液體介質，如鹽酸、瀝青、原油等;
采用密閉裝卸操作方式，可減少介質的揮發，減輕對環境的污染;
華德裝備推薦：AL1402襯四氟頂部裝車鶴管
鶴管分類：
1、按使用場景分為：陸用液體裝卸臂、船用液體裝卸臂、汽車鶴管、火車鶴管等
2、按裝卸形式分為：頂部裝卸鶴管、底部裝卸鶴管、敞開裝卸鶴管、密閉裝卸鶴管等
3、按輸送介質分為：汽柴油鶴管、甲醇鶴管、乙醇鶴管、液氯鶴管、液氨鶴管、原油鶴管等
鶴管基本參數：
· 公稱壓力：CL150、CL300或PN2.5、PN6、PN10、PN16、PN25、PN40、PN63
· 設計溫度：-196℃~ 250℃
· 公稱尺寸：DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN500。
部件組成
1.立柱：
為使管道受力合理化，用于支承臂的重量，分散旋轉接頭載荷，安裝穩固。
立柱與棧橋裝配時可以采用螺栓連接或焊接。
2.內臂鎖緊：
用于在臂在收容位置時，將臂鎖緊在該位置，這樣可以防止因?yàn)榇箫L(fēng)環境或因非操作人員操作而使臂或周圍建筑受損。
3.接口：是臂與管線的連接部分，一般接口與管線之間采用法蘭連接。
4.旋轉接頭
用于臂的旋轉運動，滿足正常使用范圍(包絡范圍)，常規鶴管采用4只或5只旋轉接頭，以實現三維運動及法蘭接口的對接。
5.內臂：
連接接口與外臂之間的部分，可在水平面上回轉。
6.外臂：
為鶴管的主體部分，可以實現水平方向360°，
垂直方向75°范圍的回轉。
7.氣相管(AL1412/3型)：
采用不銹鋼金屬軟管，導出揮發的氣體介質。
8.垂管：
實現裝卸臂伸入槽車內，鋁合金垂管克服了鋼質材料與罐車碰撞可能產生的危害。
9.平衡系統：
用以平衡外臂及垂管的重量，這樣使得臂操作靈活、輕巧。平衡系統為彈簧缸，缸內彈簧為壓縮彈簧。
10.真空短路閥/排氣閥：
真空短路閥確保殘余介質從鶴管中排空，排氣閥用于卸車鶴管垂管內氣體排出。
11. 聲光液位報警(可選)：
液位探頭安裝在垂管頭部，當槽車內液體介質接近罐口時提醒操作人員關閉閥門，可與控制電液閥聯動。
產品特點
1雙滾道的旋轉接頭及帶彈性卡的密封圈保證裝卸介質不泄漏;
2隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力;
3裝卸過程中，在槽車正常移動范圍內與槽車隨動;
4裝卸臂收容狀態時，鎖定與槽車行進方向平行，占用空間小
關鍵件——旋轉接頭的加工與裝配
流體裝卸設備的關鍵部件之一是旋轉接頭，泄漏多因旋轉接頭的泄漏而產生。
以上就是關于鶴管的全部?jī)?nèi)容，您對我們感興趣的話，歡迎咨詢!
